З’єднувальні муфти. Яка різниця між жорсткими та гнучкими муфтами?

Вибір правильного з’єднання двох валів забезпечує ефективну роботу будь-якого обладнання. Якщо використовується неправильне з’єднання, навіть незначні перекоси або вібрації можуть перетворитися на серйозні проблеми, такі як прискорене зношування, навантаження на підшипники та потенційно тривалі зупинки, що спричиняють непередбачуваний час простою.

Існує два основних типи з’єднання: жорстке та гнучке. Кожен тип виконує свою функцію та найкраще працює за певних умов експлуатації.

Що таке жорстка муфта?

Жорсткі муфти – це найпростіший тип муфт, що з'єднують два вали. Вали повинні бути ідеально вирівняні, оскільки жорсткі муфти не допускають жодного зміщення. Цього дуже важко досягти, і це рідко вдається.

Навіть за умови гарного початкового вирівнювання з часом можуть відбуватися зміни, такі як осідання фундаменту або теплове розширення. Жорстка муфта не компенсує ці зміни та може призвести до передчасного зносу компонентів трансмісії. Жорсткі муфти зазвичай використовуються в тих сферах застосування, де потрібне точне жорстке з'єднання, таких як верстати або роботизовані вузли. Оскільки вони усувають рух між валами, жорсткі муфти забезпечують стабільну передачу крутного моменту, зберігаючи при цьому точне вирівнювання.

Конструкція та функції

Ці муфти зазвичай виготовляються зі сталі, нержавіючої сталі або алюмінію та використовують просвердлені отвори, шпонкові пази або установчі гвинти для кріплення валів до полумуфт. Деякі конструкції мають фланці або розрізні затискачі для легшого встановлення та обслуговування.

Під час роботи жорстка муфта передає крутний момент безпосередньо від одного валу до іншого без гнучкості чи демпфування. Завдяки такій конструкції вони забезпечують точну передачу потужності та ідеальне вирівнювання.

Однак ці типи муфт не можуть поглинати вібрацію або справлятися з перекосами. Через це жорсткі муфти найкраще підходять для фіксованих високоточних систем.

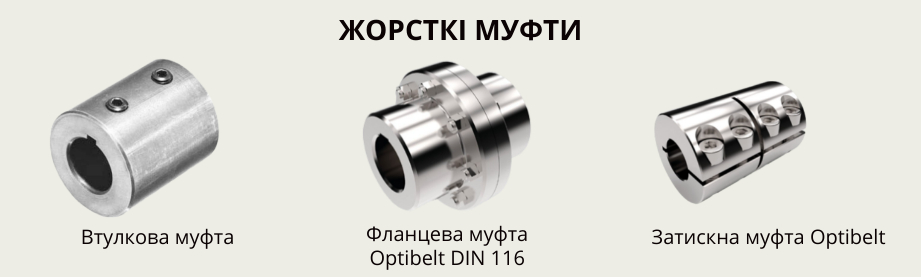

Приклади поширених типів жорстких муфт:

• Втулкова муфта (Sleeve Coupling): цей тип оснащений суцільною циліндричною втулкою для з'єднання двох шпонкових валів, що призводить до міцного з'єднання для передачі крутного моменту.
• Фланцева муфта (Flanged Coupling): має дві фланцеві жорсткі половинки, скріплені болтами.

• Затискна (хомутова) муфта (Clamp Coupling): складається з двох роз'ємних половинок, які щільно закріплюються навколо валів.

Переваги:

✔️ Постійна передача крутного моменту – забезпечують передачу крутного моменту з мінімальними втратами потужності, підтримуючи стабільну продуктивність між з'єднаними валами.

✔️ Проста, недорога конструкція – мають просту конструкцію та є найдешевшим типом муфт для передачі потужності.

✔️ Простота встановлення – завдяки своїй простій конструкції, жорсткі муфти не потребують багато часу для встановлення.

✔️ Жорстка співвісна фіксація валів – ідеально центрують обидва вали, створюючи міцне з'єднання.

Недоліки:

➖ Відсутність компенсації неспіввісності – жорсткі муфти не компенсують її. Компенсація незначної неспіввісності між двома валами є вимогою для більшості промислових застосувань для захисту компонентів трансмісії.

➖ Відсутність гасіння вібрації – вібрація природним чином виникає в системі, і жорстка муфта не гасить жодної з них. Це може призвести до зносу та передчасного виходу з ладу.

➖ Високі вимоги до співвісності валів – для жорсткої муфти потрібне точне вирівнювання, і це часто може означати значні витрати ресурсів і часу на досягнення цього, що не завжди практично.

Що таке гнучка муфта?

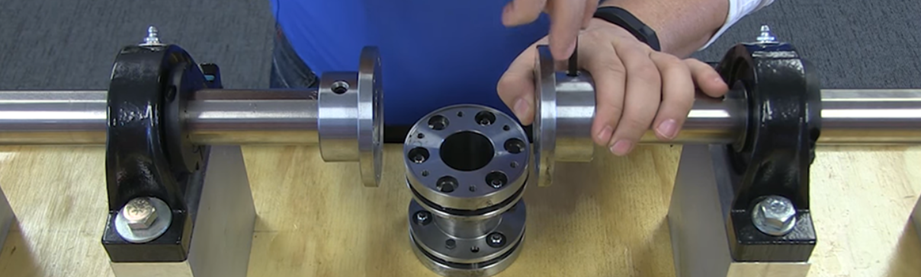

Гнучка муфта з'єднує два вали, допускаючи невеликий рух або зміщення між ними, і вона призначена для врахування реальних недоліків, які виникають у обертових механізмах.

Конструкція та функції

Гнучка муфта з'єднує два вали, але залишає простір для невеликого руху між ними. Існують різні типи гнучких муфт, які можуть використовувати такі компоненти, як еластомерні вставки, металеві диски або пружинні вставки, які можуть згинатися під час роботи системи. Гнучкі муфти поглинають вібрацію, пом'якшують піки крутного моменту, компенсують перекіс та захищають решту компонентів трансмісії. Це призводить до підвищення надійності та збільшення терміну служби обладнання.

Тому гнучкі муфти можна поділити на дві основні категорії – муфти, де гнучкість забезпечується за рахунок властивостей матеріалу та механічні гнучкі муфти:

• Муфти, де гнучкість забезпечується за рахунок властивостей матеріалу, працюють на зсув або стиск (завдяки розтягуванню або стисканню пружного матеріалу, наприклад гуми, спеціальних полімерів або завдяки деформації тонких металевих дисків чи пружини) і здатні витримувати кутове, паралельне та осьове зміщення. Муфти цього типу не потребують змащування. (Кулачкові (Jaw Couplings), Еластомерні (Elastomeric Coupling), Дискові (Disc Coupling) тощо.)
• Механічні гнучкі муфти компенсують перекіс за рахунок гойдання, кочення або ковзання металевих поверхонь. Усі металеві механічні гнучкі муфти потребують змащення. (Зубчаста (Gear Coupling), З металевим пружинним елементом (Grid Coupling), Ланцюгові (Roller Chain Couplings) тощо.

Приклади поширених типів гнучких муфт:

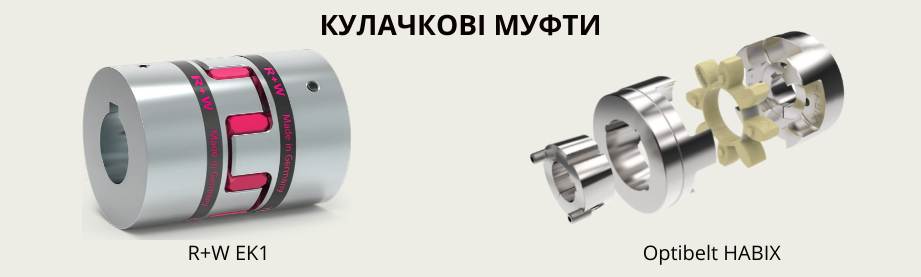

• Кулачкова муфта (Jaw Coupling): з'єднує дві полумуфти за допомогою еластомерної вставки, яка згинається під час обертання валів. Це допомагає зменшити вібрацію та шум, одночасно захищаючи інші компоненти від раптових стрибків крутного моменту.

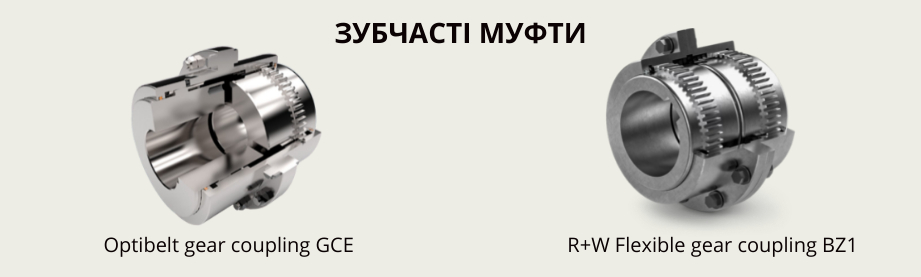

• Зубчаста муфта (Gear Coupling): у цій конструкції використовуються змащені зубці, які входять у зачеплення всередині втулки, що дозволяє виправити неспіввісність.

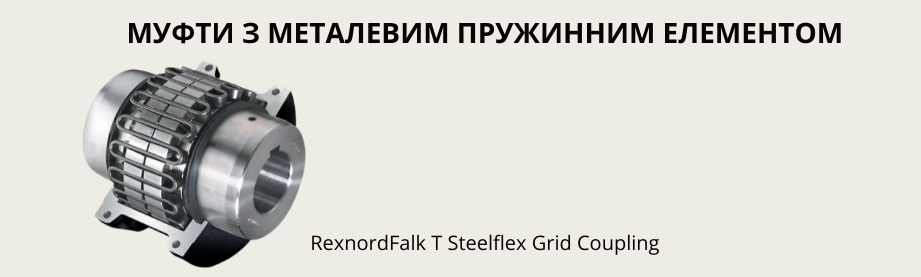

• Муфта з металевим пружинним елементом (Grid Coupling): спирається на гнучку сталеву пружину, яка вставляється в пази на обох полумуфтах. Пружина трохи згинається під навантаженням, допомагаючи поглинати ударні навантаження.

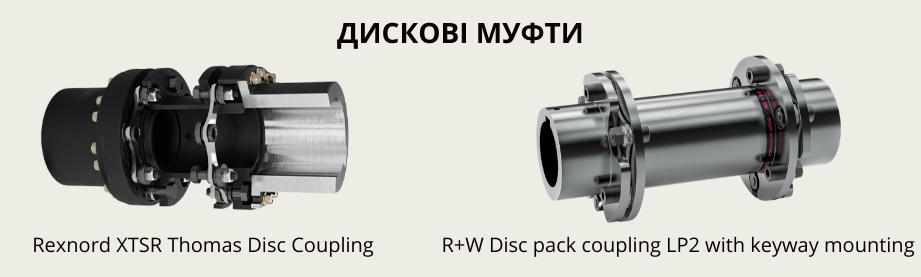

• Дискова муфта (Disc Coupling): у цій конструкції тонкі металеві диски утворюють гнучкий елемент. Вони пружно деформуються, компенсуючи зміщення та неспіввісність валів.

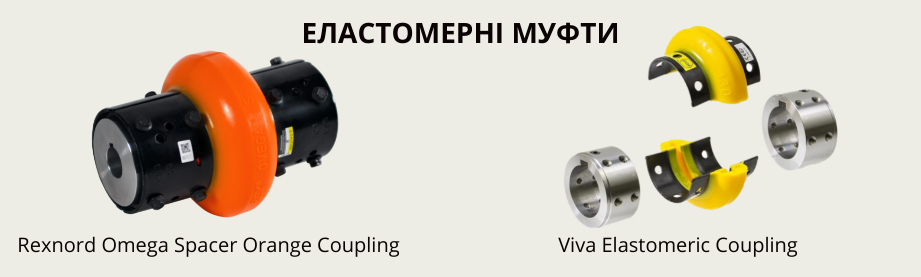

• Еластомерна муфта (Elastomeric Coupling): конструкція містить еластомерні вставки. Цей тип гнучкого елемента гасить вібрацію, компенсує неспіввісність і підходить для широкого спектру промислових застосувань.

Переваги:

✔️ Гасіння вібрації – допомагають згладити роботу системи, поглинаючи вібрацію та зменшуючи шум, що забезпечує ефективнішу роботу обладнання.

✔️ Захист від ударних навантажень – можуть пом'якшувати раптові стрибки крутного моменту та запобігати пошкодженню з'єднаних елементів.

✔️ Зменшений знос – зменшуючи навантаження на підшипники та ущільнення, допомагають запобігти передчасному зносу та подовжують термін служби обладнання.

✔️ Компенсують перекіс – здатні компенсувати невеликі кутові, радіальні або осьові зміщення між валами, підтримуючи стабільну передачу крутного моменту навіть при зміні умов з часом.

✔️ Перевага в довгостроковій перспективі – можуть мати вищу початкову вартість, і, залежно від типу муфти, потребувати більш інтенсивного технічного обслуговування. Проте, завдяки здатності компенсувати зміщення та знижувати динамічні навантаження, їх застосування забезпечує зменшення сукупних експлуатаційних витрат і витрат на обслуговування обладнання.

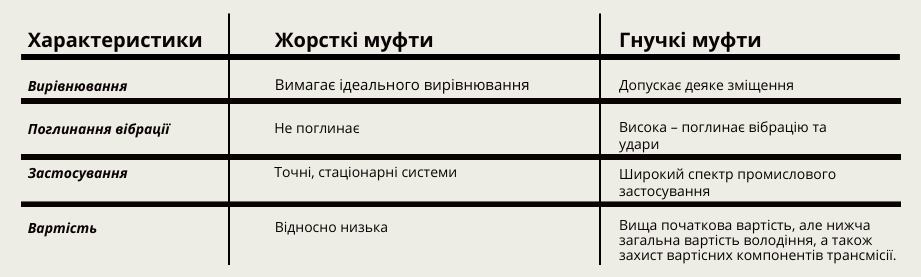

Коли використовувати жорсткі чи гнучкі муфти?

Вибір між цими двома типами муфт залежить від того, як працює ваша привідна система. Рекомендується використовувати жорстку муфту для високоточних налаштувань. Натомість, гнучкі муфти слід використовувати для систем, де є перекоси, вібрації, а також у системах, де потрібна захисна функція для запобігання пошкодження вартісних компонентів трансмісії.

Коли використовувати жорсткі муфти?

• Ідеально вирівняні, фіксовані системи валів.
• Високоточні приводи, такі як ті, що використовуються у верстатах з ЧПК або роботизованих з'єднаннях.

Коли використовувати гнучкі муфти?

• Промислові застосування, які з часом зазнають вібрації, теплове розширення або перекіс.
• Системи, де потрібна захисна функція.
• Часті цикли запуску-зупинки.
